Combiné Cisabarre CM1-200
Consulter le tableau des références machines et outillages :

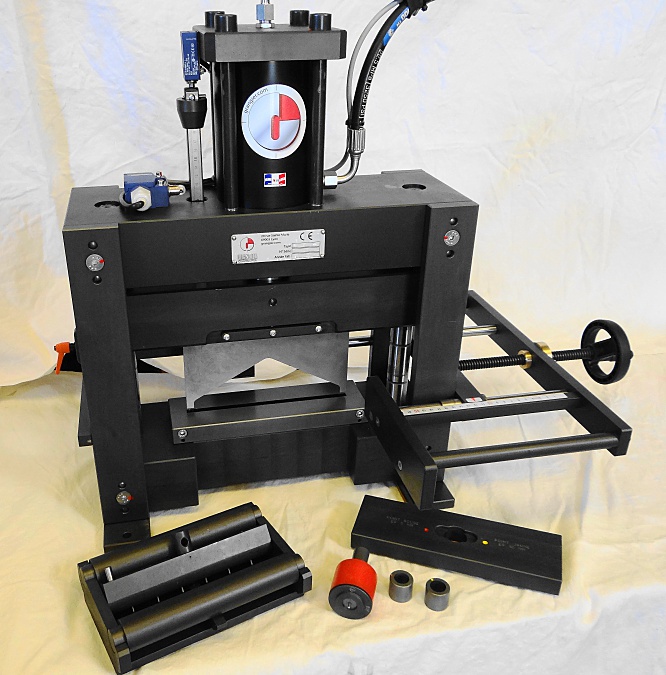

Une machine de production pour 3 applications :
COUPE

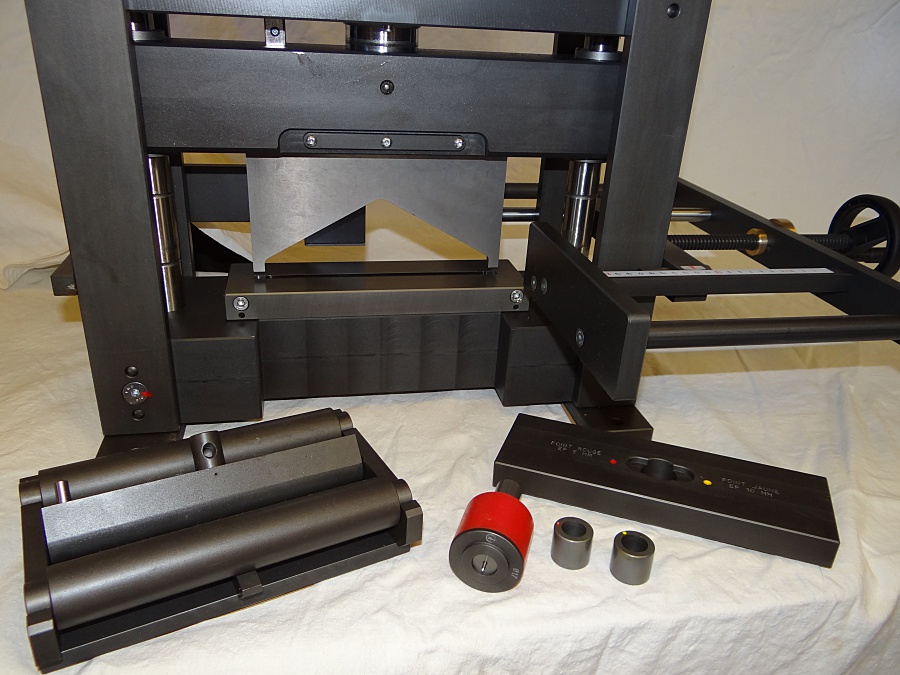

Lame et matrice pour barre rigide jusqu'à 200x12
POINCONNAGE
Pour barre rigides et souples jusqu'à 12 mm d'épaisseur.
Poinçons avec pointeau de centrage, butées X/Y intégrées pour travail en série.
Dimensions standard :
Diamètre 5-6-7-8-9-10-11-12-13-14-15-16-17
Oblongs 5-6-7-8-9-10-11-12-13 X 16 mm
PLIAGE
Pour barres jusqu'à 200 X 12 mm.
Réglage précis de l'angle de pliage par butée electrique réglable , et pointeaux de centrage intégrés au Vé de pliage.

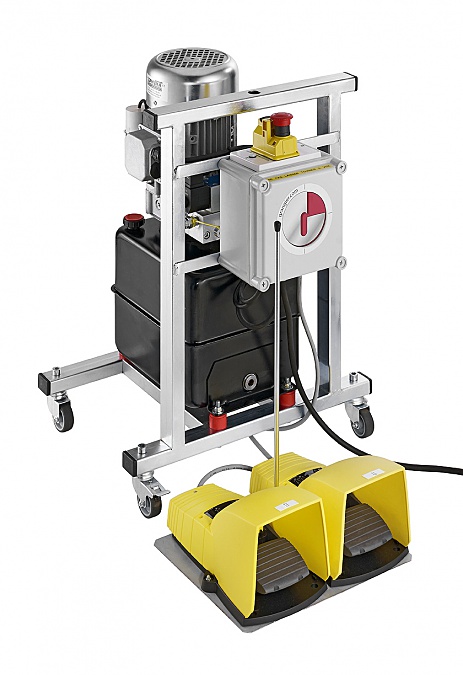

Le groupe électro-hydraulique CME est équipé d'une pédale double montée/descente, avec arrêt en position .
Caractéristiques techniques
- Puissance : 15 tonnes
- Pression maxi : 200 bars
- Centrale électro-Hydraulique CME 240V monophasée , sur cadre mobile
- Poids de la tête : 160 KGS
- L x l x H : 475x260x650
PRODUITS CONNEXES
- Combiné cisabarre CM1-125
- Plieuse hydraulique PH1-160
- Plieuse hydraulique PH1-125
- Centrale electro-hydraulique CME
- Combo CM1+PH1 sur établi
- Duo CM1+PH1 sur établi
Cisabarre CM1-200 Références
| DESIGNATION | REFERENCES |
| TETE HYDRAULIQUE : | CM1-200 |
| Sans outillage, vérin Ø120 double effet, butée électrique réglable pour pliages répétitifs, dimensions maxi de la barre : 125x10 mm | |
| BUTEES X/Y : | GXY-200 |
| Pour travaux en série sans traçage, X=0-125mm. Y=0-1000mm. | |
| CENTRALE HYDRAULIQUE : | CME |
| Sur chassis mobile, réservoir 15 litres, 160 bars, 240 volts, commande par pédale double montée/descente, avec maintien en position, flexibles de 2 m | |
| COUPE BARRES RIGIDES : | |
| Matrice pour barre rigide 125 x 10 maxi | CBS1-200 |
| Lame pour barre rigide 125 x 10 maxi | LR1-200 |
| COUPE BARRES SOUPLES : | |
| Matrice pour barre souple 125X10 maxi | MBS1-200 |
| Lame pour barre souple 125X10 maxi | LS1-200 |
| POINCONNAGE BARRES SOUPLES ET RIGIDES : | |
| Guide matrices de poinçonnage rond | GM1-200 |
| Guide matrices de poinçonnage oblong | GMO-200 |
| Ensembles poinçon-dévêtisseur-matrice avec pointeau de centrage : | |
| Perçages ronds: | |
| Pour barres de 0 à 6 mm. | |
| Ø7 | PMD7 |
| Ø8 | PMD8 |
| Ø9 | PMD9 |
| Ø10 | PMD10 |
| Ø11 | PMD11 |
| Ø12 | PMD12 |
| Ø13 | PMD13 |
| Ø14 | PMD14 |
| Ø15 | PMD15 |
| Ø16 | PMD16 |
| Ø17 | PMD17 |
| Pour barre ep 10 mm: matrices avec jeu plus important | |
| Ø7 | M107 |
| Ø8 | M108 |
| Ø9 | M109 |
| Ø10 | M1010 |
| Ø11 | M1011 |
| Ø12 | M1012 |
| Ø13 | M1013 |
| Ø14 | M1014 |
| Ø15 | M1015 |
| Ø16 | M1016 |
| Ø17 | M1017 |
| Perçages oblongs : | |
| Pour barres de 0 à 6 mm. | |
| 7x16 | PMD7X16 |
| 9x16 | PMD9X16 |
| 11x16 | PMD11X16 |
| 13x16 | PMD13X16 |
| Pour barre ep 10 mm: matrices avec jeu plus important | |
| 7X16 | MO10 7X16 |
| 9x16 | MO10 9X16 |
| 11x16 | MO10 11X16 |
| 13x16 | MO10 13X16 |
| OUTILLAGE DE PLIAGE : | |
| Pour barre 200 x 12 maxi, vé de pliage avec pointeaux de centrage, distance minimum entre 2 plis : 50 mm | OP1-200 |
CISABARRE CM1-200 Références
