Au service du métier de tableautiers : comment la société GRANGIER permet-elle d’améliorer la productivité des professionnels de l’électricité?

Les machines et équipements utiles aux installations à l’intérieur des armoires, tableaux et coffrets électriques

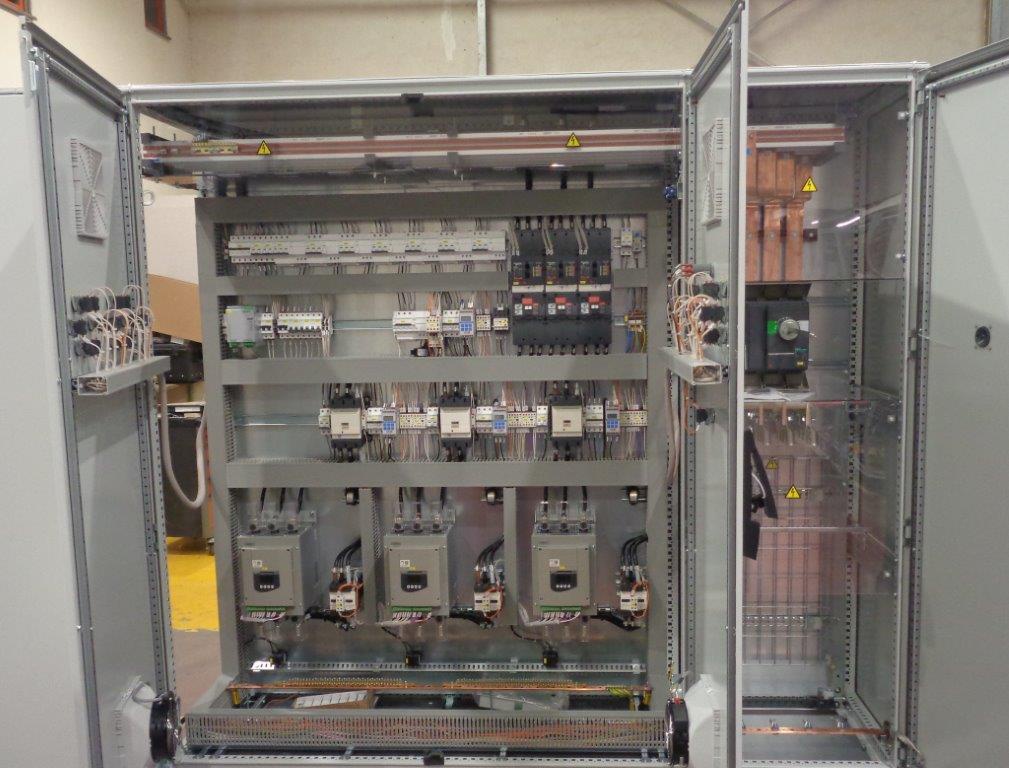

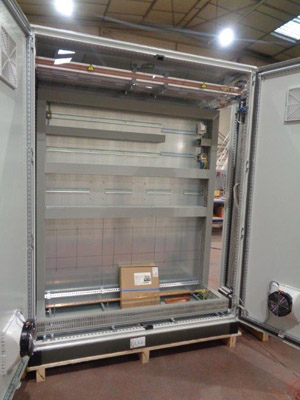

Le câbleur installe et raccorde les nombreux éléments composant une armoire, un tableau de commandes ou un coffret électriques en fonction du schéma de câblage. Afin que cette installation soit facilitée, qu’elle réponde aux normes en vigueur et que le temps de travail soit réduit, l’utilisation de plusieurs machines et outils va intervenir :


• Les cisailles poinçonneuses pour rails Din « Coup’Din »

La coupe et le poinçonnage des rails Din sont exécutables avec la machine Coup’Din GH3 ou le  combiné ALG. Ces profilés métalliques normalisés sont utilisés pour fixer les appareils électriques de commandes et sécurité tels que disjoncteurs, relais, temporisations, bornes de câblage…

Qu’elles soient manuelles, électriques ou pneumatiques, les cisailles poinçonneuses réalisent des découpes et des poinçonnages de précision (au millimètre), nets sans bavure.

Plusieurs combinaisons sont possibles selon les machines (poinçonneuse ou cisaille seulement ou les deux en même temps) ce qui facilite le travail de l’opérateur. Les lames, poinçons et matrices s’adaptent à toutes les formes de Rails Din.


• La cisaille à  goulottes

La coupe des goulottes de câblage en plastique est réalisable grâce à la cisaille manuelle Coup’Goulottes  CG125. Grâce à ces goulottes qui contiennent les fils et câbles, le câblage est facilement ordonné et protégé.

Le Coup’Goulottes manuel CG 125 nécessite très peu d’efforts. La puissance développée par son mécanisme démultiplié permet un travail sans contraintes. D’une grande précision, la cisaille coupe les goulottes de câbles, les couvercles et les obturateurs plastiques jusqu’à 125 millimètres de largeur sans défaut ni bavure sur leur bord.

Compacte et peu encombrante, elle peut être utilisée en atelier, sur un établi fixe ou mobile pour des découpes en série ou au pied de l’armoire. La large règle support gravée et sa butée assurent une coupe nette et précise.


• Les plieuses, cintreuses, poinçonneuses, cisailles pour le travail des barres de cuivre

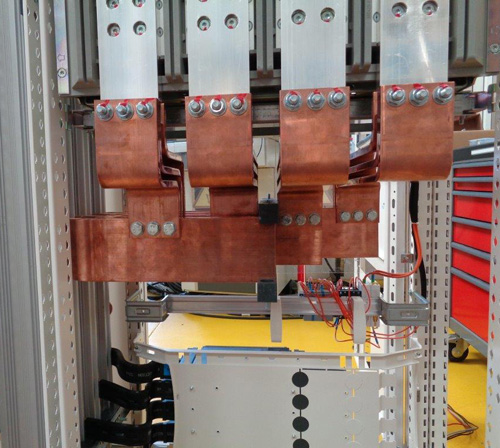

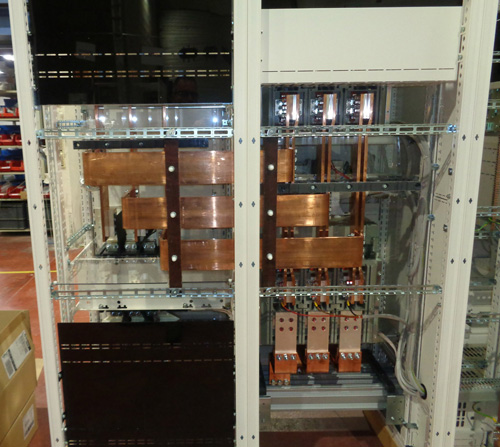

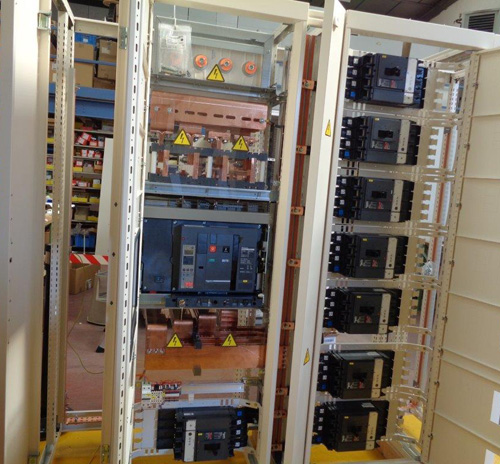

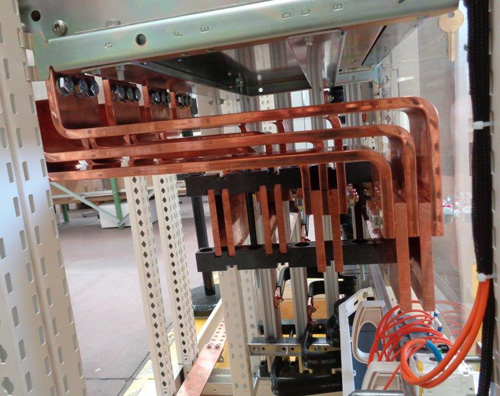

Il est aisé de couper, poinçonner et plier les barres en cuivre montées à l’intérieur des armoires électriques pour la distribution des courants de forte intensité,  avec la Cisabarre CM1 et la Plieuse PH1.

Plusieurs types de machines combinées ou non ont été développées pour répondre aux besoins de l’atelier de câblage, qu’il soit artisanal ou industriel. Ainsi les combinés Cisabarre CM1 vont permettre une triple fonction coupe + poinçonnage + pliage des barres de cuivre. L’utilisation d’une seule machine sera ainsi possible pour réaliser un tableau de distribution avec des barres en cuivre.

Pour compléte ou multiplier les postes de travail indépendants, les plieuses hydrauliques PH1 répondent au besoin unique de cintrage des barres de cuivre. Elles permettent un travail en série pour des plis répétitifs d’une grande précision. Equipées de bras articulés pour le maintien des barres et du gravage des principaux angles sur le plateau de pliage, elles assurent un travail facile et rapide pour l’opérateur.

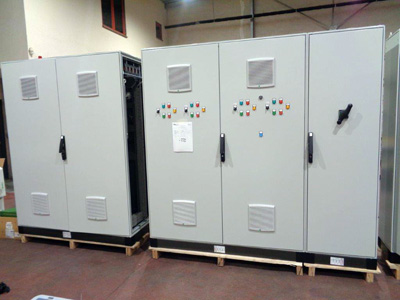

Les machines et équipements utiles aux installations sur l’enveloppe des armoires, des tableaux et des coffrets électriques


• Les poinçonneuses de portes et coffret CT2

Cette gamme de poinçonneuses a été développée pour répondre à un besoin de poinçonnage des portes, panneaux et coffrets en atelier. Ces poinçonneuses peuvent être manuelles ou hydrauliques.

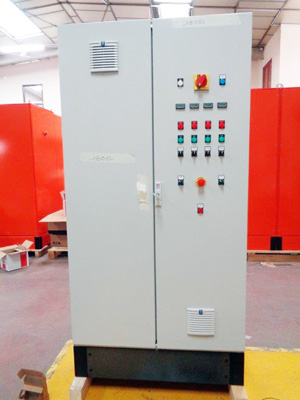

Les poinçonneuses manuelles ou hydrauliques CT2 permettent de percer rapidement les portes et panneaux d’armoires et coffrets électriques. La mise en place rapide des voyants, boutons et appareillages de contrôle et de commande, ainsi que des presse-étoupes assurant le passage et la fixation des câbles est grandement facilitée.


• Les scies cloche, emporte pièces et pompes portables

Grangier SAS distribue ou fabrique également des scies-cloche, emporte-pièces acier standards et hors standards, des emporte pièces inox, de différentes formes (rond, carré, rectangulaire, oblong…) et dans de nombreuses dimensions et diamètres. Les emporte-pièces peuvent être commandés seul ou en coffret. GRANGIER SAS propose également la Fabrication de lames et poinçons sur mesure.

Pour l’actionnement des emporte-pièces Grangier propose des vis de serrage à la clé, des pompes manuelles, des pompes à pied, ou des pompes électrohydrauliques sur batterie.

Les emporte-pièces composés d’un poinçon et d’une matrice sont mobiles et permettent de percer sur place les armoires et coffrets électriques. A partir d’un trou réalisé à la perceuse, dans lequel on passe une vis ou un axe de traction sur lesquels on visse le poinçon et la matrice ; on va percer les emplacements recevant les voyants, boutons et appareillages de contrôle et commande. Une clé de serrage ou une pompe hydraulique portable seront utilisées pour une action de serrage et poinçonnage de la tôle placée entre le poinçon et la matrice
